IGBT模塊

當前位置：首頁 > 產品中心 > IGBT模塊

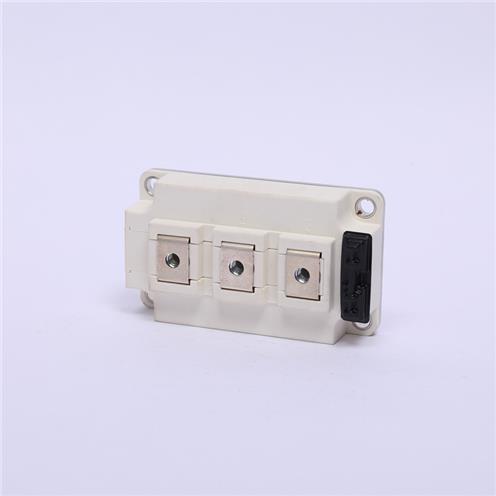

BSM200GA120DLC

IGBT開通電壓的選擇！一般要讓IGBT打開的電壓在5-6V，但是，為了充分的打開IGBT，讓其在飽和區工作，以降低導通損耗，一般驅動電壓可以到15V。同時要注意在柵極和源極間加上雙向保護二極管，防止過高的電壓加在了柵極上！柵極電阻的選擇！一般會在IGBT的柵極接一電阻，為了改善驅動電壓的上升沿，不讓其過快的上升到預定的電壓。這樣有助于減少電路對IGBT的沖擊作用！這個電阻要多少合適，得根據你IGBT的實際通流大小來決定，只要使得開通時，IGBT的漏極電壓在你預期的范圍你即可！通常這個電阻在10-220歐姆之間！太小沒效果，太大，會加大開通損耗！

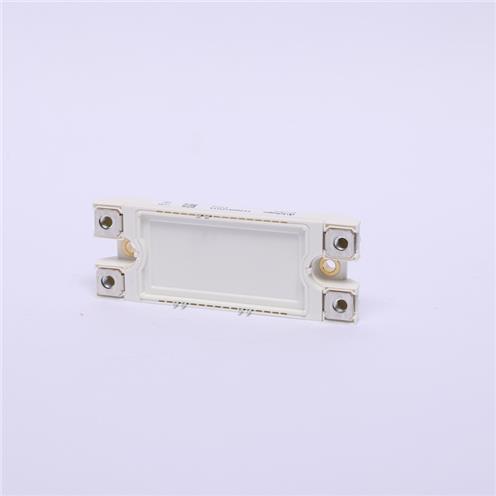

BSM200GA120DN2

IGBT 的驅動和保護進行了分析，結合實際應用，得出了如下幾點結論：
1. 柵極串聯電阻和驅動電路內阻抗對 IGBT 的開通過程及驅動脈沖的波形都有很大影響。設計時應綜合考慮。
2. 在大電感負載下，IGBT 的開關時間不能太短，以限制出 di/dt 形成的尖峰電壓，確保 IGBT 的安全。
3. 由于 IGBT 在電力電子設備中多用于高壓場合，故驅動電路與控制電路在電位上應嚴格隔離，驅動電路與 IGBT 的連線要盡量短。
4. IGBT 的柵極驅動電路應盡可能簡單實用，最好自身帶有對 IGBT 的保護功能，有較強的抗干擾能力。

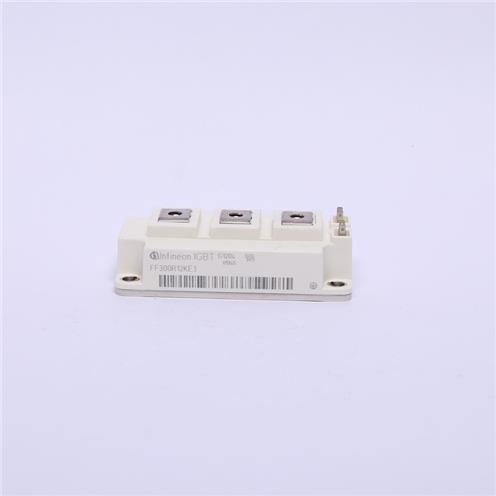

BSM200GB60DLC

驅動功率不足或選擇錯誤可能會直接導致 IGBT 和驅動器損壞。以下總結了一些關于IGBT驅動器輸出性能的計算方法以供選型時參考。
igbt驅動電路是驅動igbt模塊以能讓其正常工作，并同時對其進行保護的電路。
絕緣柵雙極型晶體管(IGBT)在今天的電力電子領域中已經得到廣泛的應用，在實際使用中除IGBT自身外，IGBT 驅動器的作用對整個換流系統來說同樣至關重要。驅動器的選擇及輸出功率的計算決定了換流系統的可靠性。
因此，在IGBT數據手冊中給出的電容Cies值在實際應用中僅僅只能作為一個參考值使用。
IGBT 的開關特性主要取決于IGBT的門極電荷及內部和外部的電阻。
BSM300GA170DLC

N+ 區稱為漏區。器件的控制區為柵區，附于其上的電極稱為柵極。溝道在緊靠柵區邊界形成。在漏、源之間的P 型區(包括P+ 和P 一區)(溝道在該區域形成)，稱為亞溝道區( Subchannel region )。而在漏區另一側的P+ 區稱為漏注入?yún)^(qū)( Drain injector )，它是IGBT 特有的功能區，與漏區和亞溝道區一起形成PNP 雙極晶體管，起發射極的作用，向漏極注入空穴，進行導電調制，以降低器件的通態電壓。附于漏注入?yún)^(qū)上的電極稱為漏極。

IGBT的開關作用是通過加正向柵極電壓形成溝道，給PNP 晶體管提供基極電流，使IGBT 導通。反之，加反向門極電壓消除溝道，切斷基極電流，使IGBT 關斷。IGBT 的驅動方法和MOSFET 基本相同，只需控制輸入極N一溝道MOSFET ，所以具有高輸入阻抗特性。當MOSFET 的溝道形成后，從P+ 基極注入到N 一層的空穴(少子)，對N 一層進行電導調制，減小N 一層的電阻，使IGBT 在高電壓時，也具有低的通態電壓。
BSM300GB120DLC

絕緣柵雙極型晶體管(IGBT)在今天的電力電子領域中已經得到廣泛的應用，在實際使用中除IGBT自身外，IGBT 驅動器的作用對整個換流系統來說同樣至關重要。驅動器的選擇及輸出功率的計算決定了換流系統的可靠性。驅動器功率不足或選擇錯誤可能會直接導致 IGBT 和驅動器損壞。以下總結了一些關于IGBT驅動器輸出性能的計算方法以供選型時參考。
IGBT 的開關特性主要取決于IGBT的門極電荷及內部和外部的電阻。圖1是IGBT 門極電容分布示意圖，其中CGE 是柵極-發射極電容、CCE 是集電極-發射極電容、CGC 是柵極-集電極電容或稱米勒電容(Miller Capacitor)。門極輸入電容Cies 由CGE 和CGC 來表示，它是計算IGBT 驅動器電路所需輸出功率的關鍵參數。該電容幾乎不受溫度影響，但與IGBT集電極-發射極電壓VCE 的電壓有密切聯系。在IGBT數據手冊中給出的電容Cies 的值，在實際電路應用中不是一個特別有用的參數，因為它是通過電橋測得的，在測量電路中，加在集電極上C 的電壓一般只有25V(有些廠家為10V)，在這種測量條件下，所測得的結電容要比VCE=600V 時要大一些。
