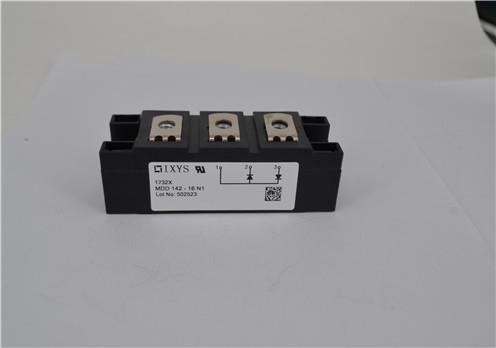

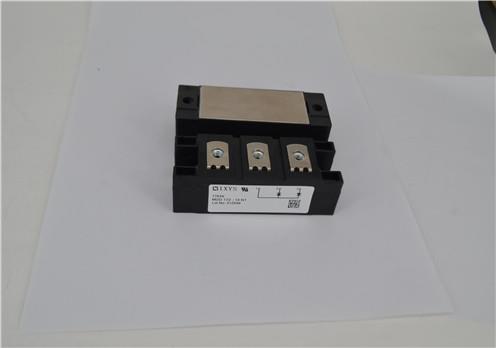

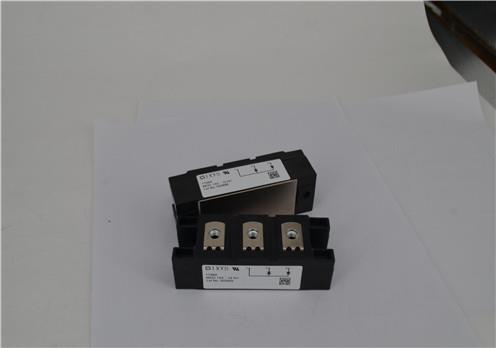

驅動器內的保護電路通過 v6 檢測到這一狀態后 ,一方面在 10μs 內逐步降低柵壓 ,使 igbt進入軟關斷狀態 ,另一方面通過光耦 v2 向控制電路發出過流信號。 光電耦合驅動器的最大特點是雙側都是有源的 ,由它提供的正向脈沖及負向封鎖脈沖的寬度可以不受限制 ,而且可以較容易地通過檢測 igbt通態集電極電壓實現各種情況下的過流及短路保護 ,并對外送出過流信號。目前國內外都趨向于把這種驅動器做成厚膜電路的形式 ,因此具有使用較方便 ,一致性及穩定性較好的優點。其不足之處是需要較多的工作電源。 例如 ,全橋式開關電源一般需要四個工作電源 ,從而增加了電路的復雜性。驅動器中的光電耦合器盡管速度較高 ,但對脈沖信號仍會有 1μs左右的滯后時間 ,不適應某些要求較高的場合。 光電耦合器的輸入輸出間耐壓一般為交流2500v ,這對某些場合是不夠的。
確定igbt門極容量 在設計和選購igbt 驅動器之前,必須首先知道igbt 的門極負荷q,這是一個十分重要的參數,但在igbt 的技術參數中生產廠家一般并不直接給出,而需要我們借助其它參數得到。igbt 具有mosfet 的輸入級,在igbt的技術資料中往往有一個參數ciss,一般我們把它叫作輸入電容,該電容的測試往往是在ugs=0,uos=25v,f=1mhz 的情況下進行,由于密勒效應, 該值往往比在ugs= o v 時要小,根據實踐經驗,igbt 的輸入電容一般滿足下面的公式 cin≈5ciss 一般simens 和 eupec 公司的igbt 滿足上述公式。
DSEI2X61-12B
DSEI2X101-06A
DSEI2X101-12A
