可控硅

當前位置：首頁 > 產品中心 > 可控硅

MCC 200-16IO1

在性能上，可控硅不僅具有單向導電性，而且還具有比硅整流元件(俗稱"死硅")更為可貴的可控性.它只有導通和關斷兩種狀態.可控硅能以毫安級電流控制大功率的機電設備，如果超過此功率，因元件開關損耗顯著增加，允許通過的平均電流相降低，此時，標稱電流應降級使用.可控硅的優點很多，例如:以小功率控制大功率，功率放大倍數高達幾十萬倍;反應極快，在微秒級內開通、關斷;無觸點運行，無火花、無噪音;效率高，成本低等等.可控硅的弱點:靜態及動態的過載能力較差;容易受干擾而誤導通.可控硅從外形上分類主要有:螺栓形、平板形和平底形.
MCC 501-16IO1

雙向可控硅的特性曲線是由一、三兩個象限內的曲線組合成的。第一象限的曲線說明當加到主電極上的電壓使Tc對T1的極性為正時，我們稱為正向電壓，并用符號U21表示。當這個電壓逐漸增加到等于轉折電壓UBO時，圖3(b)左邊的可控硅就觸發導通，這時的通態電流為I21，方向是從T2流向Tl。從圖中可以看到，觸發電流越大，轉折電壓就越低，這種情形和普通可控硅的觸發導通規律是一致的，當加到主電極上的電壓使Tl對T2的極性為正時，叫做反向電壓，并用符號U12表示。
MCD44-16IO8B

雙向可控硅的主。電極上，無論加以正向電壓或是反向電壓，也不管觸發信號是正向還是反向，它都能被觸發導通，因此它有以下四種觸發方式:(1)當主電極T2對Tl所加的電壓為正向電壓，控制積極G對第一電極Tl所加的也是正向觸發信號。雙向可控硅觸發導通后，電流I2l的方向從T2流向T1。由特性曲線可知，這時雙向可控硅觸發導通規律是按第二象限的特性進行的，又因為觸發信號是正向的，所以把這種觸發叫做"第一象限的正向觸發"或稱為I+觸發方式。(2)如果主電極T2仍加正向電壓，而把觸發信號改為反向信號(圖5b)，這時雙向可控硅觸發導通后，通態電流的方向仍然是從T2到T1。我們把這種觸發叫做"第一象限的負觸發"或稱為I-觸發方式。

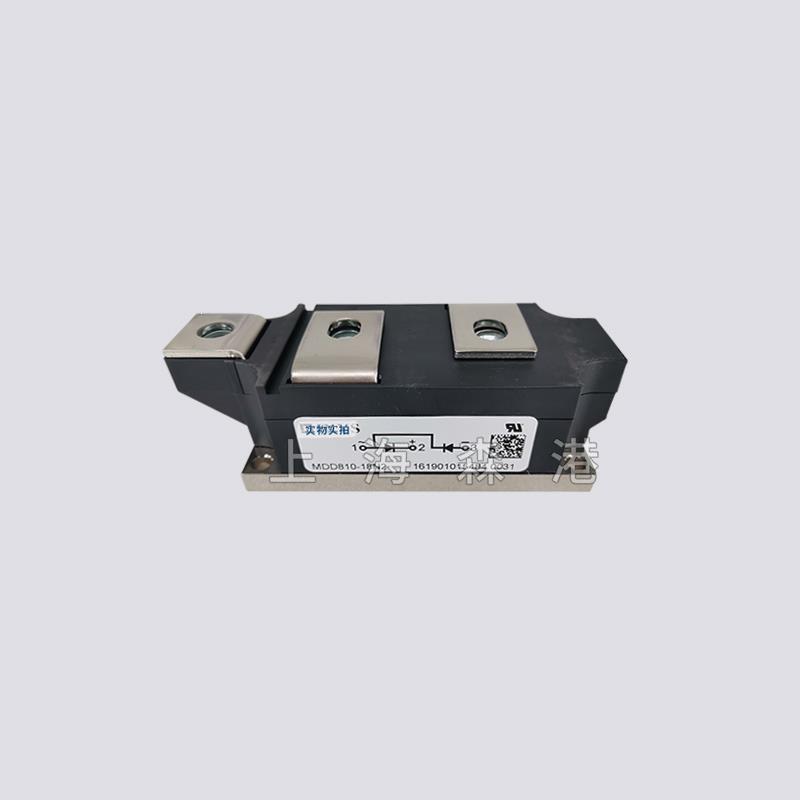

MDD950-18N1W
VUO 160-16 NO7

對于1~6A雙向可控硅，紅筆接T1極，黑筆同時接G、T2極，在保證黑筆不脫離T2極的前提下斷開G極，指針應指示為幾十至一百多歐(視可控硅電流大小、廠家不同而異)。然后將兩筆對調，重復上述步驟測一次，指針指示還要比上一次稍大十幾至幾十歐，則表明可控硅良好，且觸發電壓(或電流)小。
若保持接通A極或T2極時斷開G極，指針立即退回∞位置，則說明可控硅觸發電流太大或損壞?？砂磮D2方法進一步測量，對于單向可控硅，閉合開關K，燈應發亮，斷開K燈仍不息滅，否則說明可控硅損壞。
對于雙向可控硅，閉合開關K，燈應發亮，斷開K，燈應不息滅。然后將電池反接，重復上述步驟，均應是同一結果，才說明是好的。否則說明該器件已損壞。
對可控硅的引腳區分，有的可從外形封裝加以判別，如外殼就為陽極，陰極引線比控制極引線長。從外形無法判斷的可控硅，可用萬用表R×100或R×1K擋，測量可控硅任意兩管腳間的正反向電阻，當萬用表指示低阻值(幾百歐至幾千歐的范圍)時，黑表筆所接的是控制極G，紅表筆所接的是陰極K，余下的一只管腳為陽極A。
